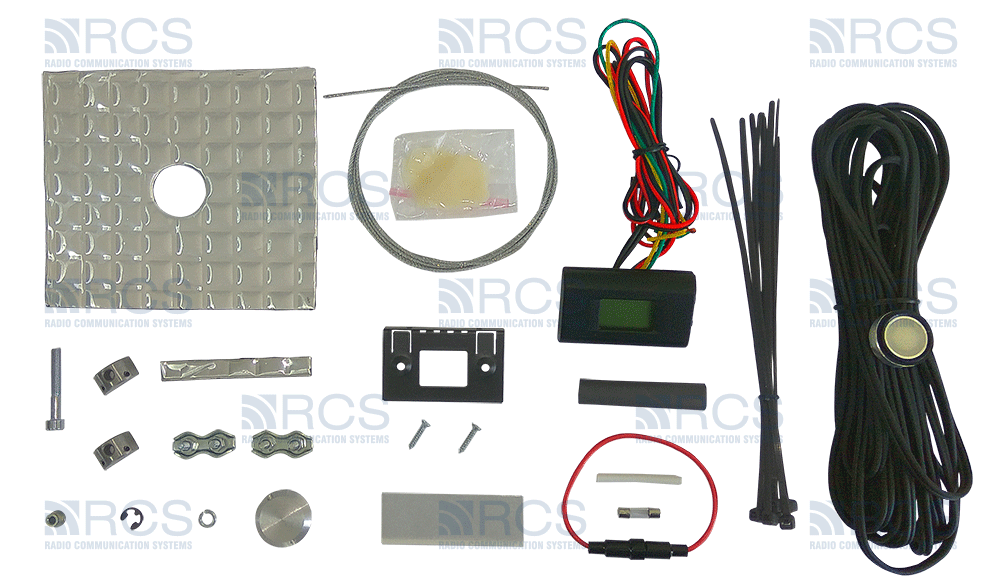

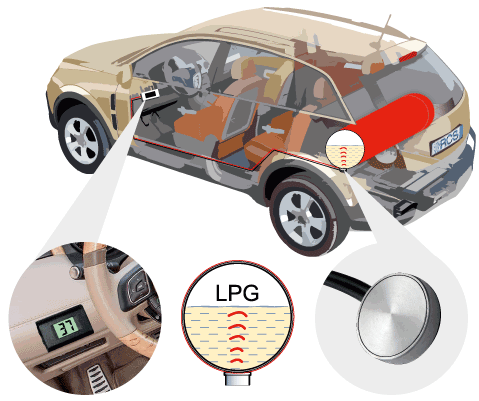

Ультразвуковой датчик уровня SIGMA ULS предназначен для бесконтактного измерения уровня сжиженного газа пропан-бутан в горизонтально расположенных топливных газовых баллонах транспортных средств.

    Устройство предназначено для владельцев персонального транспорта с установленным ГБО. Датчик SIGMA ULS позволяет следить за количеством топлива в баллоне в дороге и при заправке на АГЗС. Это дает возможность отслеживать недоливы, контролировать критический уровень топлива в баллоне и точнее определять расходы  топлива транспортного средства.



Наименование характеристики  или параметра Ед. изм. Показания  Примечания
Общие
Тип измеряемого топлива   Сжиженный газ
пропан-бутан

Допустимый угол наклона ТС при измерении уровня,
не более
град 12
Толщина стенки баллона мм 1,5…4,0
Диапазон рабочей температуры   – 40 … + 70
Степень защиты измерителя   IP67
Степень защиты преобразователя   IP50
Степень защиты индикатора   IP50
Режим работы   продолжительный
Измерения
Разрешающая способность индикатора л 1*
Диапазон измерения мм 20…600**
Период усреднения результатов измерений c 30
Разрядность кода представления результатов измерения бит 10/12/16 уровня
8 температуры
Скорость обмена по последовательному порту бит/с 2400, 4800, 9600, 19200, 38400, 57600, 115200 Выбирается программно (заводская настройка – 19200)
Питание
Напряжение питания, рабочий диапазон В +9 …+36 Номинальное
Ток потребления, не более мА 70 температуры
Интерфейс
Цифровой   RS-232
  RS-485
Габаритные размеры:
преобразователя, не более мм 62х38х16
измерителя, не более мм диаметр 26х11

* - Показания индикатора считаются корректными через 30 сек. после заправки и при горизонтальном положении транспортного средства.
* - При уровне топлива менее нижнего предела диапазона измерения возможны некорректные показания датчика. Рекомендуется производить заправку не дожидаясь достижения уровнем топлива нижнего предела диапазона измерения.
* - Показания индикатора считаются корректными через 30 сек. после заправки и при горизонтальном положении транспортного средства.

    Ультразвуковой датчик уровня SIGMA ULV предназначен для бесконтактного измерения уровня сжиженного газа пропан-бутан в горизонтально расположенных топливных газовых баллонах транспортных средств.

    Устройство предназначено для владельцев персонального транспорта с установленным ГБО. Датчик SIGMA ULV позволяет следить за количеством топлива в баллоне в дороге и при заправке на АГЗС. Это дает возможность отслеживать недоливы, контролировать критический уровень топлива в баллоне и точнее определять расходы  топлива транспортного средства.

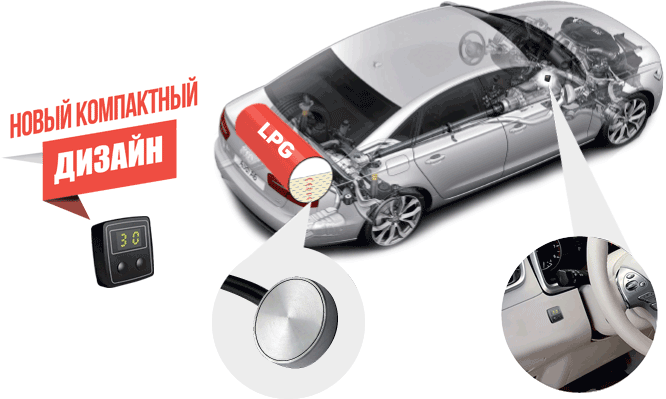

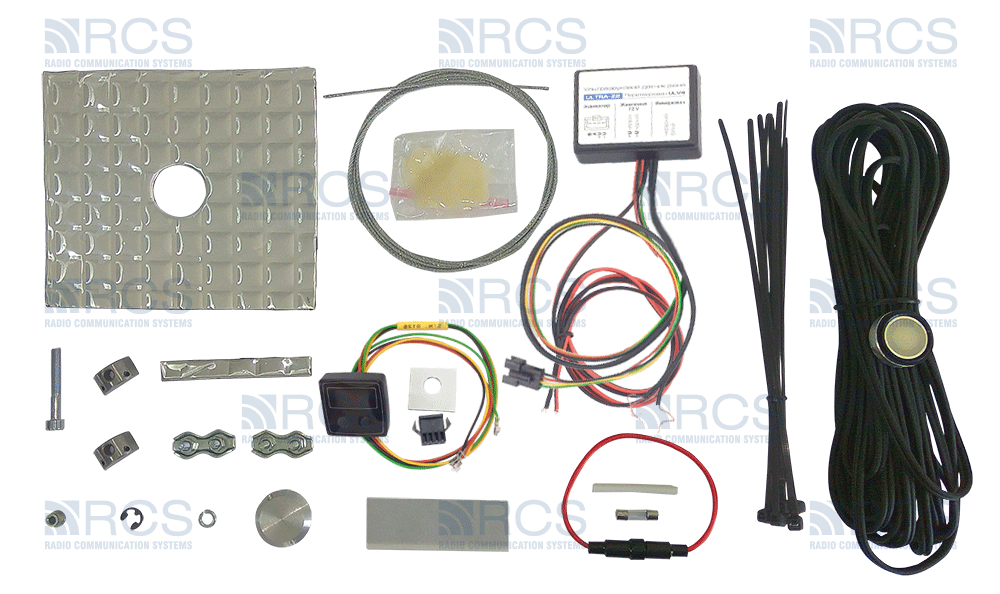

По сравнению с моделью SIGMA ULS  модель SIGMA ULV имеет новый компактный индикатор и отдельный процессорный блок управления.



Наименование характеристики  или параметра Ед. изм. Показания  Примечания
Общие
Тип измеряемого топлива   Сжиженный газ
пропан-бутан

Допустимый угол наклона ТС при измерении уровня,
не более
град 12
Толщина стенки баллона мм 1,5…4,0
Диапазон рабочей температуры   – 40 … + 70
Степень защиты измерителя   IP67
Степень защиты преобразователя   IP50
Степень защиты индикатора   IP50
Режим работы   продолжительный
Измерения
Разрешающая способность индикатора л 1*
Диапазон измерения мм 20…600**
Период усреднения результатов измерений c 30
Разрядность кода представления результатов измерения бит 10/12/16 уровня
8 температуры
Скорость обмена по последовательному порту бит/с 2400, 4800, 9600, 19200, 38400, 57600, 115200 Выбирается программно (заводская настройка – 19200)
Питание
Напряжение питания, рабочий диапазон В +9 …+36 Номинальное
Ток потребления, не более мА 70 температуры
Интерфейс
Цифровой   -
  RS-485

* - Показания индикатора считаются корректными через 30 сек. после заправки и при горизонтальном положении транспортного средства.

* - При уровне топлива менее нижнего предела диапазона измерения возможны некорректные показания датчика. Рекомендуется производить заправку не дожидаясь достижения уровнем топлива нижнего предела диапазона измерения.

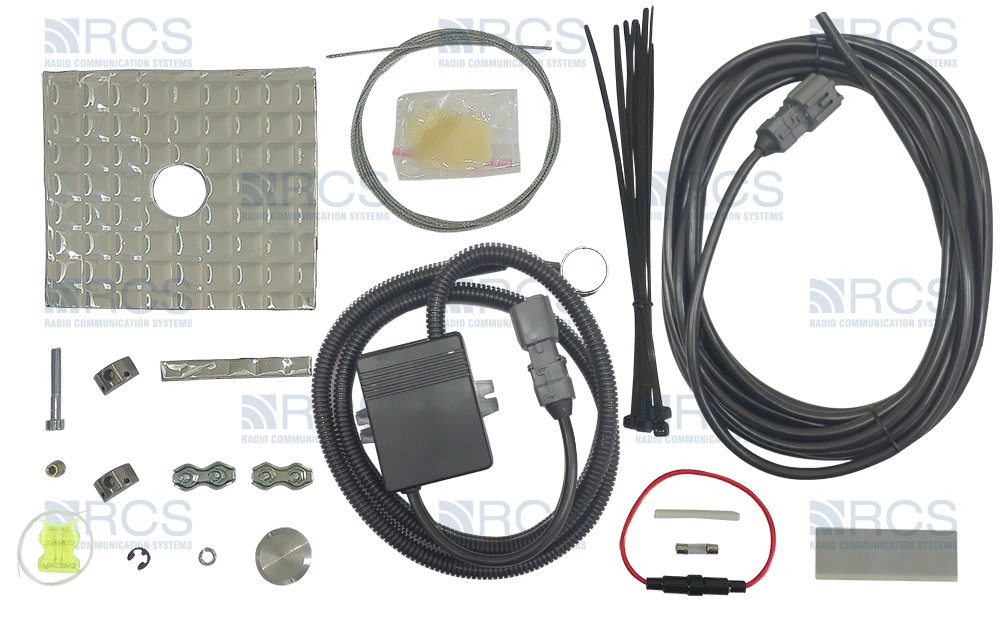

    Ультразвуковой датчик уровня SIGMA ULM предназначен для бесконтактного измерения уровня сжиженного газа пропан-бутан в горизонтально расположенных топливных газовых баллонах транспортных средств.

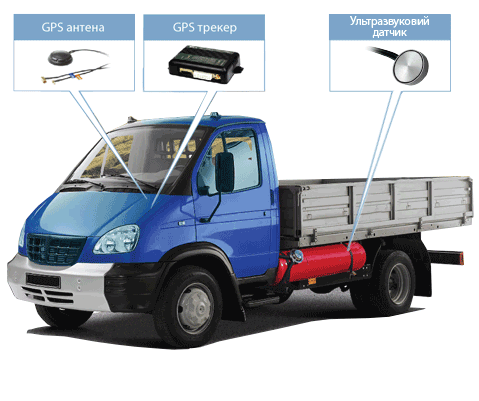

    SIGMA ULM - устройство предназначено для коммерческих автопарков, которые эксплуатируют транспорт с установленным ГБО. Датчик работает в составе системы GPS-мониторинга. Данное устройство позволяет контролировать объем заправки, слива и остаток топлива в баллоне.

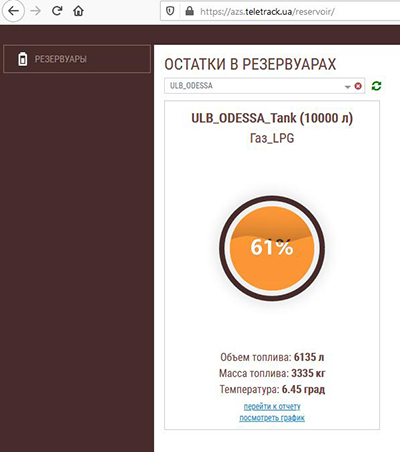

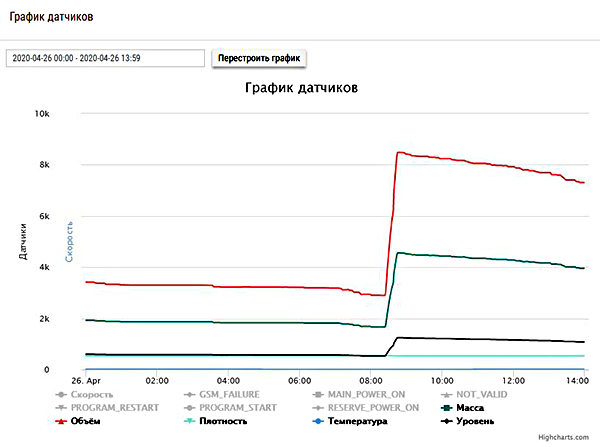

    При работе в составе системы GPS-мониторинга, данные о топливе передаются на центральный сервер и могут быть анализированы в режиме реального времени или в виде отчетов за любой выбранный интервал времени. На основании этих данных, можно получить отчеты о расходах топлива, количества, место и объем заправок.

Наименование характеристики  или параметра Ед. изм. Показания  Примечания
Общие
Тип измеряемого топлива   Сжиженный газ
пропан-бутан

Допустимый угол наклона ТС при измерении уровня,
не более
град 12
Толщина стенки баллона мм 1,5…4,0
Диапазон рабочей температуры   – 40 … + 70
Степень защиты измерителя   IP67
Степень защиты преобразователя   IP67
Степень защиты индикатора   IP50
Режим работы   продолжительный
Измерения
Разрешающая способность индикатора л 0,1
Диапазон измерения мм 20…600**
Период усреднения результатов измерений c 30
Разрядность кода представления результатов измерения бит 10/12/16 уровня
8 температуры
Скорость обмена по последовательному порту бит/с 2400, 4800, 9600, 19200, 38400, 57600, 115200 Выбирается программно (заводская настройка – 19200)
Питание
Напряжение питания, рабочий диапазон В +9 …+36 Номинальное
Ток потребления, не более мА 70 температуры
Интерфейс
Цифровой   RS-232
  RS-485
Габаритные размеры:
преобразователя, не более мм 62х38х16
измерителя, не более мм диаметр 26х11

* - При уровне топлива менее нижнего предела диапазона измерения возможны некорректные показания датчика. Рекомендуется производить заправку не дожидаясь достижения уровнем топлива нижнего предела диапазона измерения.
* - Показания датчика считаются корректными через 30 сек. после заправки и при горизонтальном положении транспортного средства.

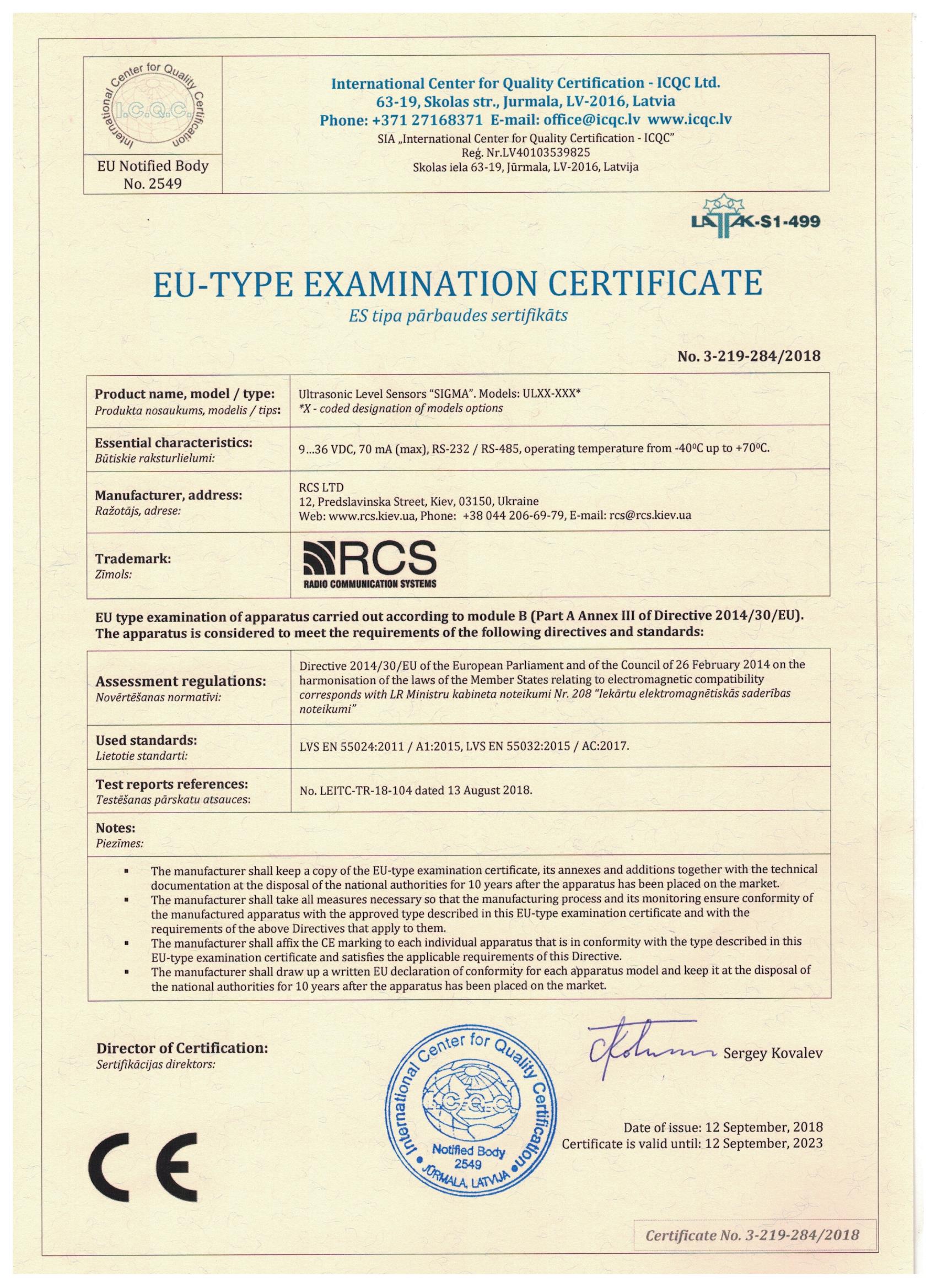

    Европейский сертификат на ультрозвуковые датики SIGMA моделей ULXX-XXX

на соответствие Директивы 2014/30/EU по электромагнитной совместимости.

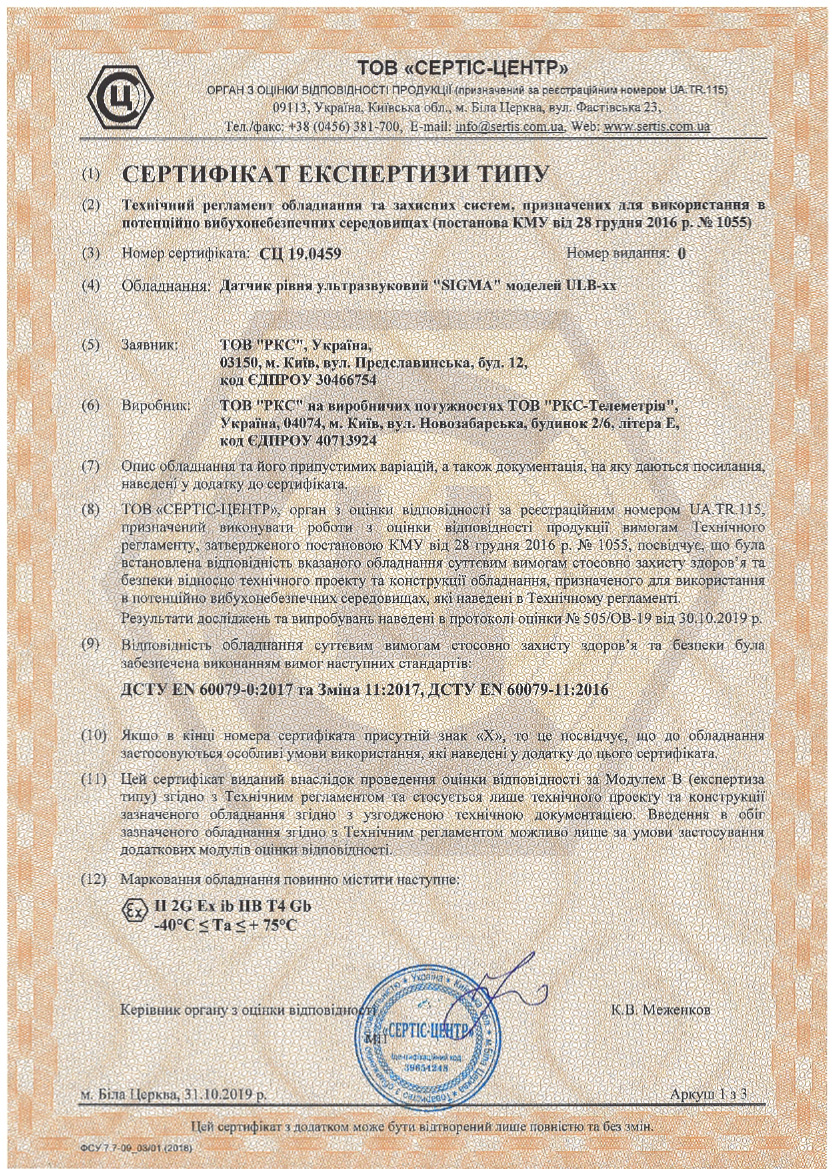

    Cертификат экспертизы типа ультразвуковых датчиков уровня топлива SIGMA моделей ULB

Технический регламент оборудования и защитных систем, предназначенных для использования в потенциально взрывобезопасных средах.

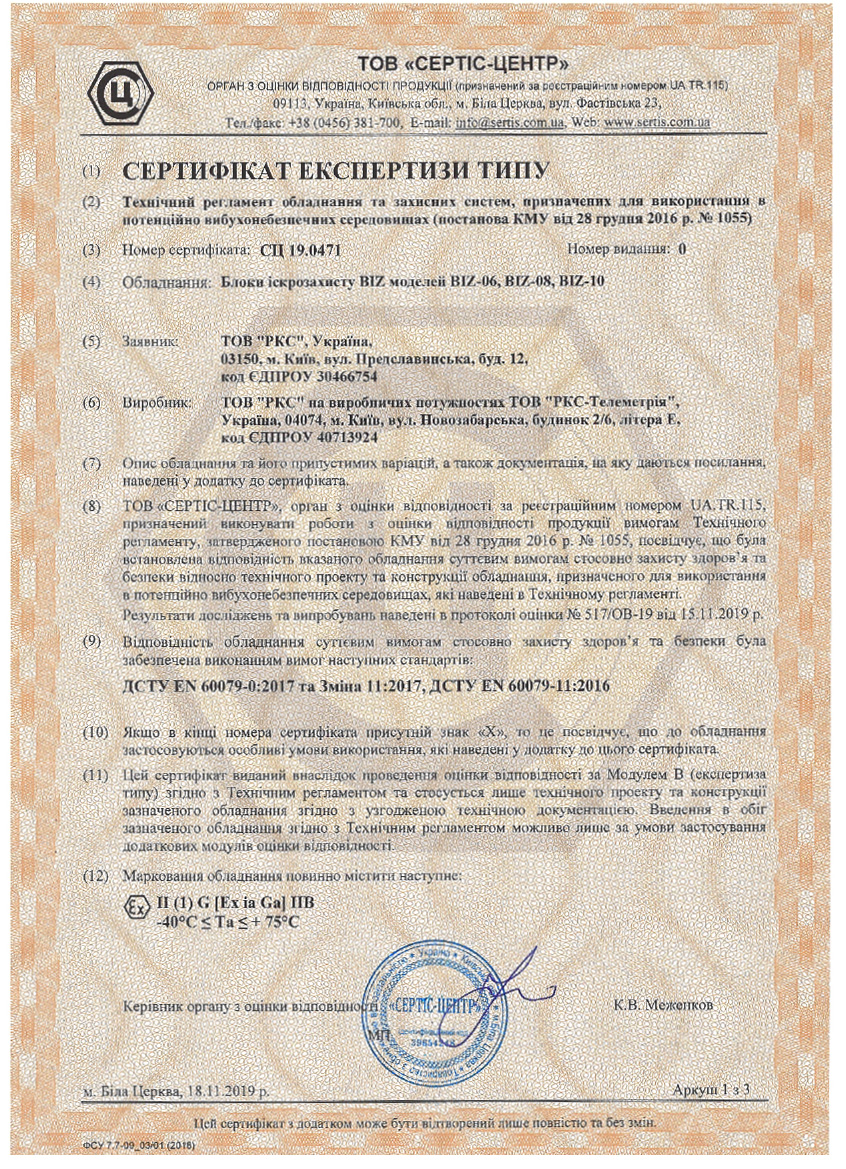

    Cертификат экспертизы типа блоков искрозащиты BIZ моделей BIZ-06, BIZ-08, BIZ-10

Технический регламент оборудования и защитных систем, предназначенных для использования в потенциально взрывобезопасных средах.

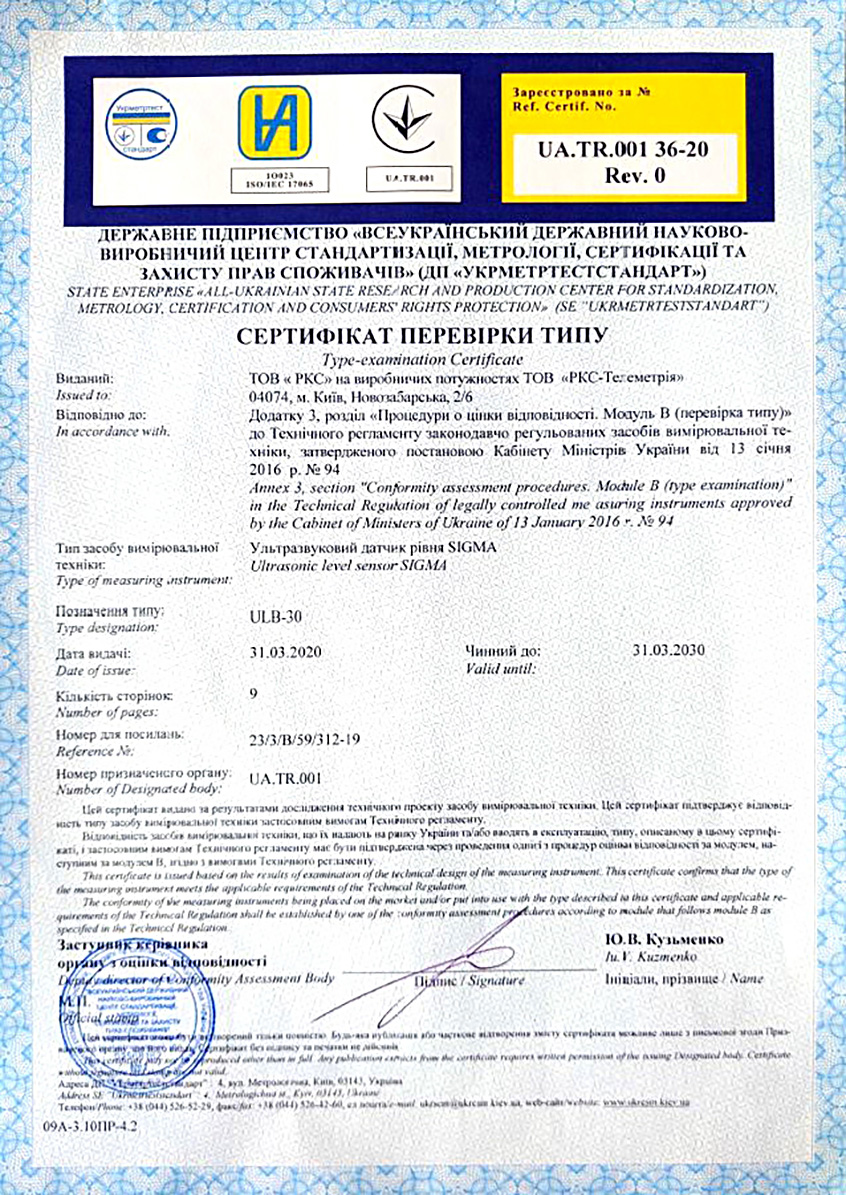

Сертификат проверки типа ультразвукового датчика SIGMA ULB-30 выдан «Укрметртестстандарт»



SIGMA ULS



SIGMA ULV



SIGMA ULM



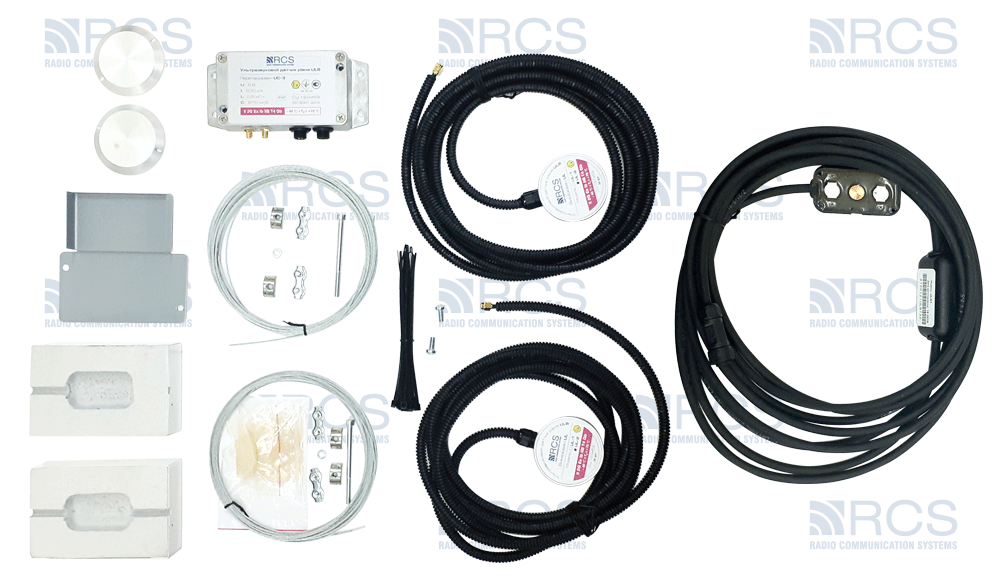

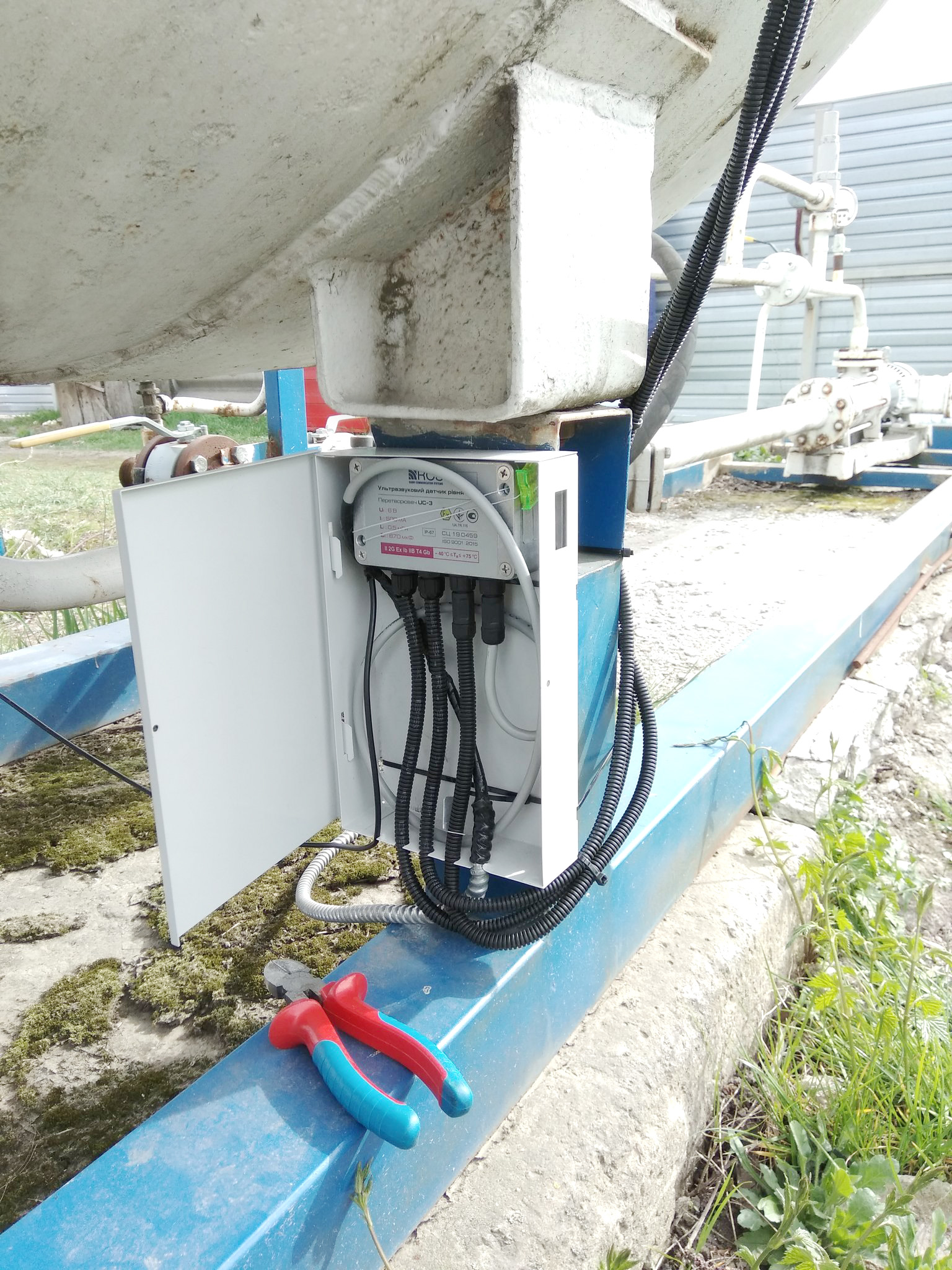

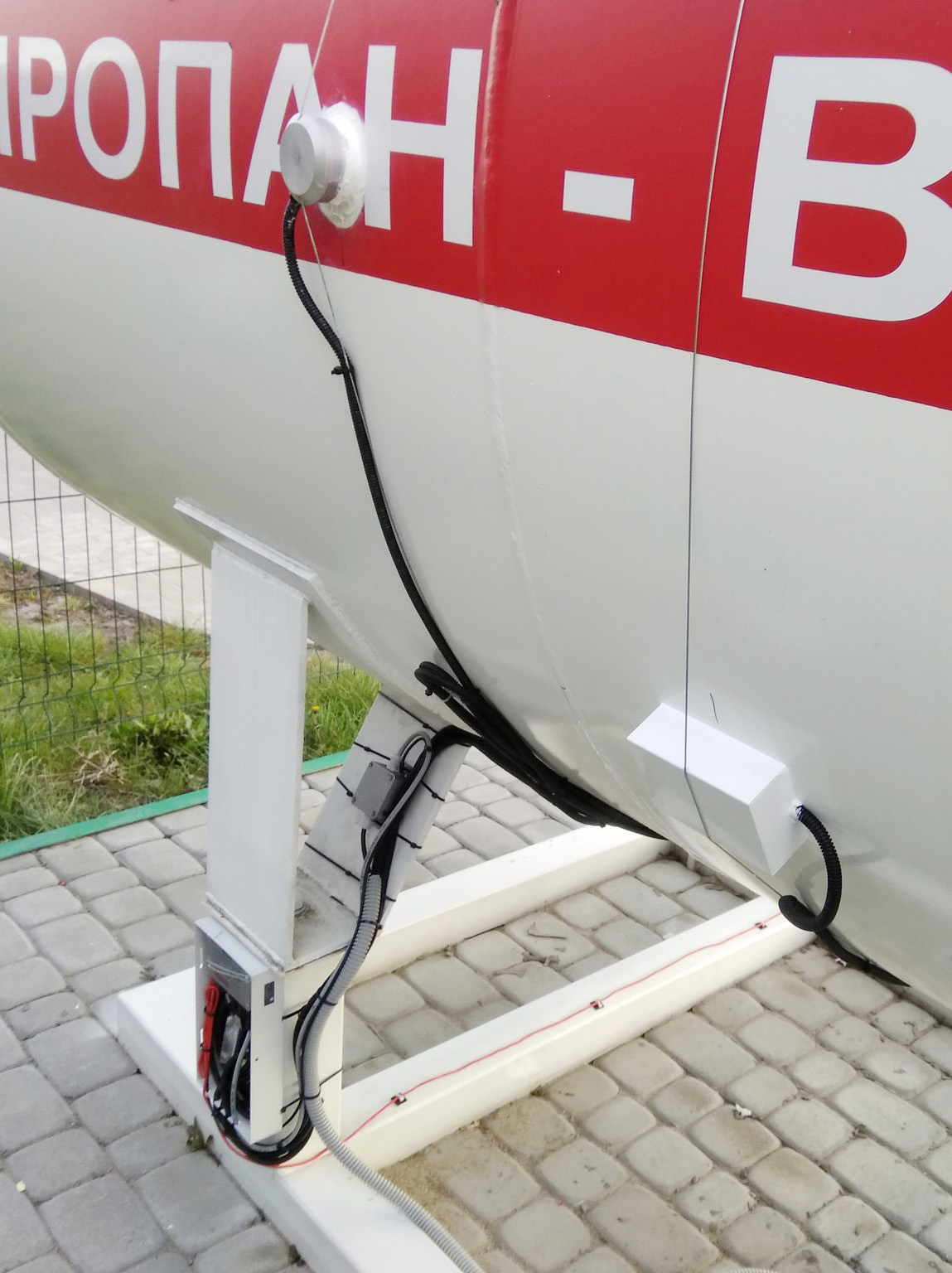

SIGMA ULB-30
